南京“焦點科技大廈”1#樓、2#樓屋面熱泵機組降噪項目

商業建筑降噪

工程概況：

南京焦點大廈屋面設備降噪二期工程位于南京市浦口區麗景路7號，南京焦點大廈西塔樓的4組屋面風冷熱泵機組運行時對臨近的小區居民樓產生影響。據了解到南京焦點大廈屋面風冷熱泵設備經過一期噪聲治理，根據業主提供信息現居民區晝間窗外1m處噪聲值在57dB（A）左右，已滿足《聲環境質量標準》（GB3096-2008）二類晝間標準，但居民仍然覺得噪聲影響其正常生活，現業主方經過與居民協商后，決定將居民區晝間窗外1m處噪聲值降低約5dB（A），達到《聲環境質量標準》（GB3096-2008）一類晝間標準，即居民區晝間窗外1m處噪聲值不高于55dB（A）。主要噪聲源：西塔樓屋面4組風冷熱泵機組。

噪聲源分析：

風冷熱泵機組噪聲分析：熱泵機組噪聲源是壓縮機和排風扇。壓縮機和排風扇運行產生噪聲，而且由于設備運轉導致熱泵的鋼結構產生微振動和結構振動噪聲，但前者是主要噪聲。熱泵的噪聲頻率特性一般呈中低頻特性，其中主要的噪聲頻率是63~500Hz，低頻噪聲的距離衰減慢,影響范圍廣，不容易消除。

對于西塔樓屋面設備一期降噪處理措施如下：

1）排風扇上方安裝有排風消聲器

2）靠近居民側（南側與東側）安裝有消聲百葉遮板

根據現場勘察可知，一期降噪措施中排風扇上方安裝排風消聲器，已解決了排風扇噪聲影響；由于熱泵的底部沒有全封閉底盤，只有鋼結構框架，壓縮機都支撐在框架上，因此噪聲也從底部向上傳播，壓縮機僅僅安裝消聲百葉遮板，無法將其噪聲完全消除。

治理方案：

  熱泵機組壓縮機隔聲封閉處理措施

因壓縮機噪聲為本項目的主要影響因素，但需考慮到不能影響其本身散熱和檢修，我方措施如下：

1) 將4組風冷熱泵機組的壓縮機沿著機組側面進行隔聲封閉，頂部與底部鏤空，便于壓縮機通風散熱；

2) 隔聲封閉材料采用吸隔聲模塊，模塊上安裝有可拆卸扣件。

  熱泵機組進風側與其他部位處理措施

壓縮機單獨進行隔聲封閉僅處理噪聲向側面?zhèn)鞑ィ瑸榱吮ＷC其進風口側與壓縮機噪聲向上傳播，我方措施如下：

1) 在原有側面設有消聲百葉遮板的南側與東側設置L型聲屏障，降低壓縮機噪聲向上饒射至居民區；

2) 在其他熱泵機組側面未做措施位置安裝吸隔聲蓋頂和消聲百葉遮板，降低壓縮機噪聲向上傳播；

3) 為了保證其機組設備正常的進風，在合適的頂部位置設置進風消聲插片；

設計依據：

《中華人民共和國環境噪聲污染防治法》；

《社會生活環境噪聲排放標準》（GB22337-2008）

《聲環境質量標準》（GB3096-2008）；

《民用建筑隔聲設計規范》GB50118-2010 ；

《建筑設計防火規范》（GBJ16-87）（2001年版）

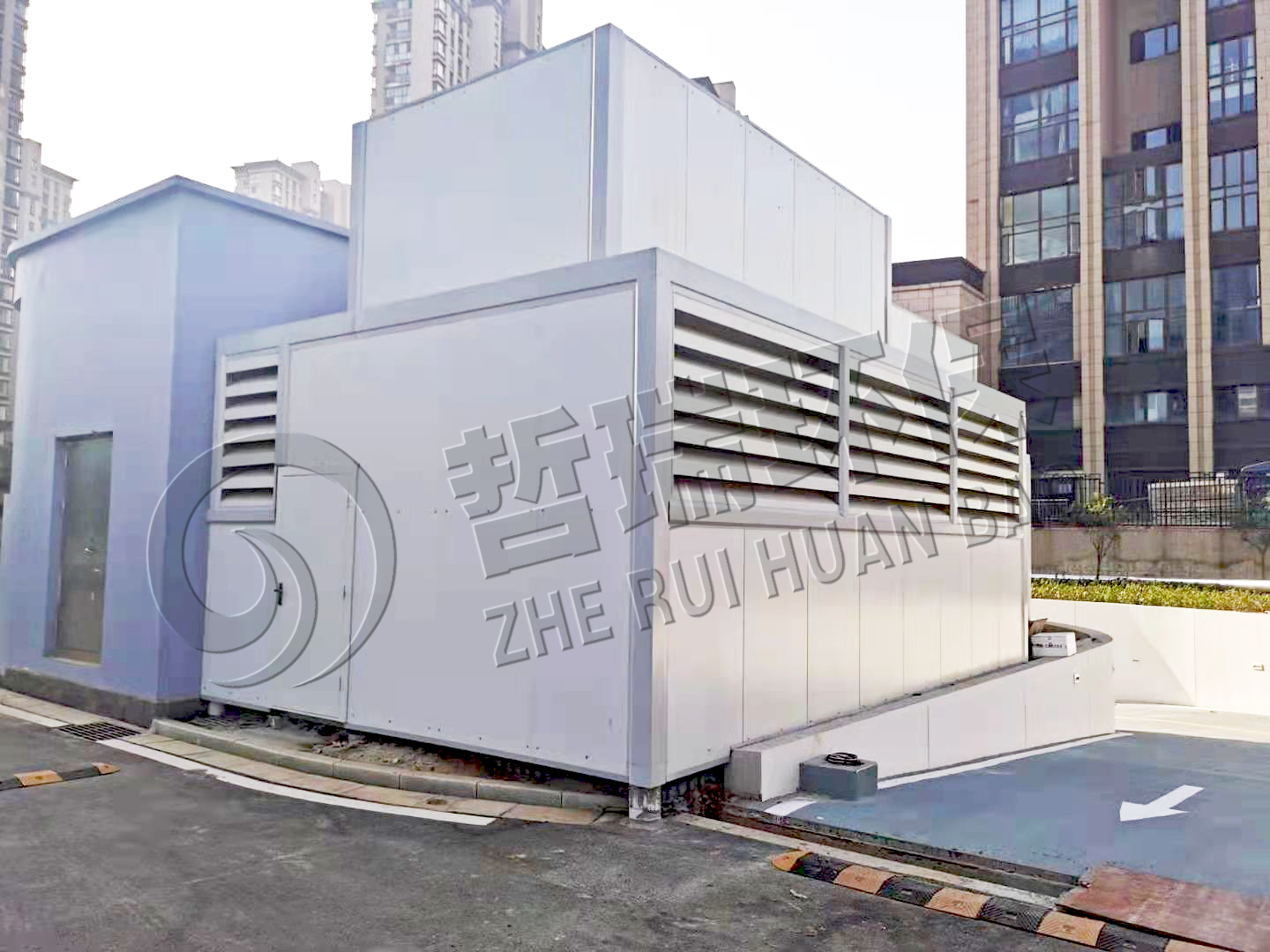

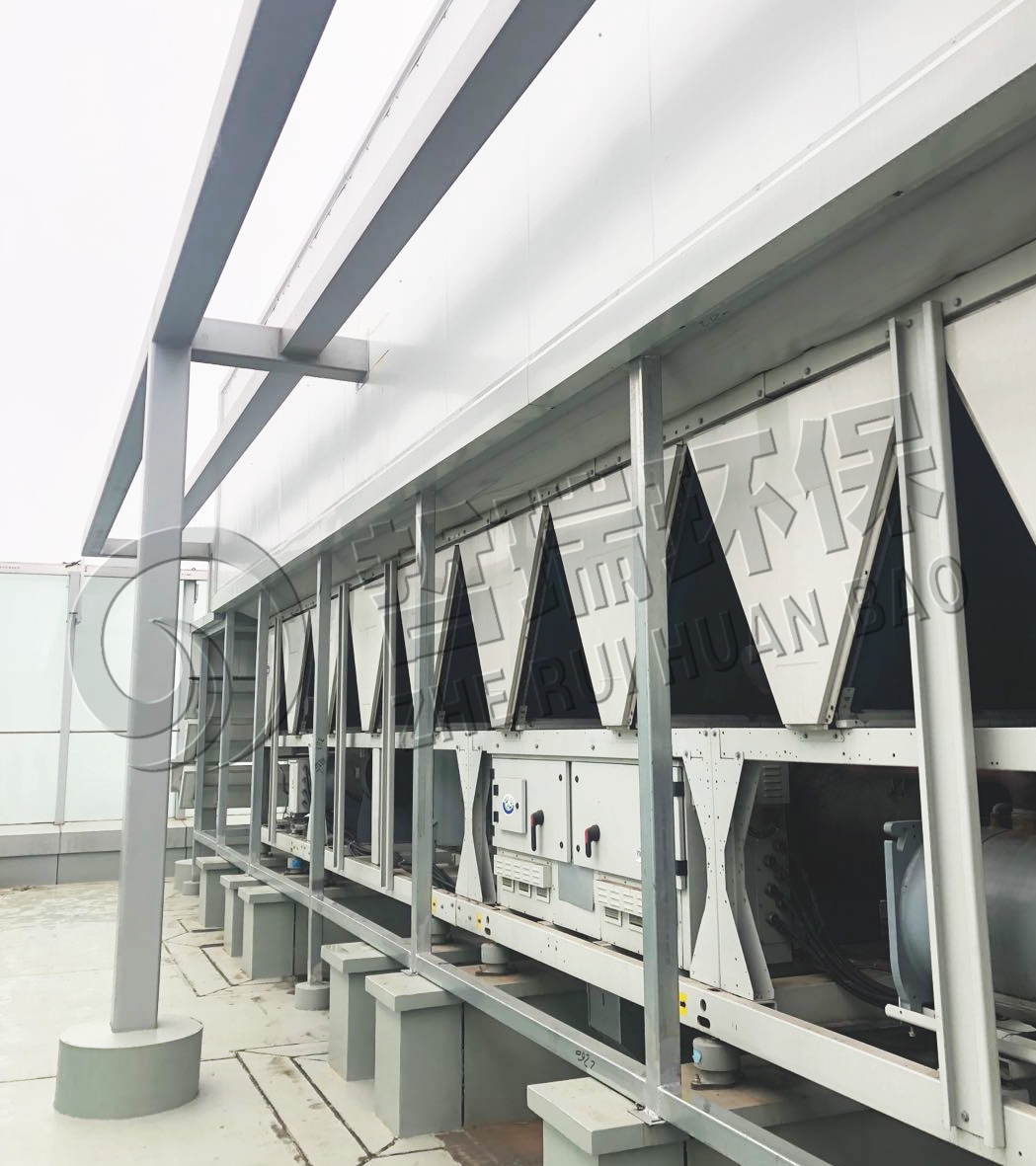

治理圖片：
